電源變壓器工作原理是怎樣的？很多電子元器件廠家都感到疑惑！

 今天，南方電器元件廠給大家介紹下電源變壓器的工作原理！

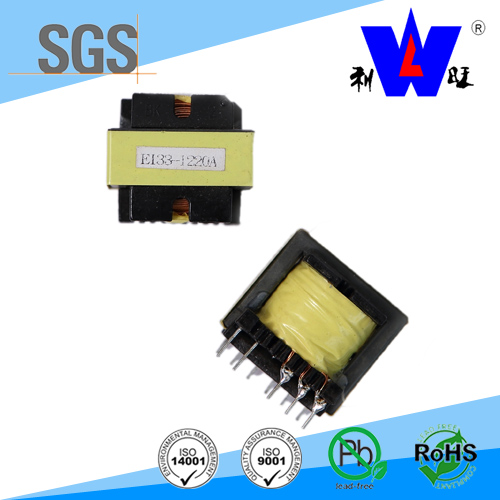

一、什么是電源變壓器？

  關于電源變壓器，它是一種輸出和輸入共用一組線圈的特殊變壓器。升壓和降壓用不同的抽頭來實現。比共用電感線圈少的部分抽頭電壓就降低。比共用線圈多的部分抽頭電壓就升高。電源變壓器的工作原理就是運用電磁感應原理。將我們用的交流電通過線圈N產生一個磁場，在線圈N的旁邊有一個線圈M，由于線圈N產生的磁場不是不變的，而是根據電流的變化產生相應的變化。磁場的變化引起了線圈M中產生了相應的電流，其中的頻率會根據線圈N和線圈M的匝數比的不同而相應的改變線圈M的頻率。當然現在有很多電源變壓器開始變?yōu)閱尉€圈的了（叫做自耦變壓器），其中的原理基本是相同的。

二、電源變壓器的工作原理和功能及損耗：

  自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，自耦變壓器的其余部分稱為串聯繞組，同容量的自耦變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高。這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用。

三、電源變壓器的功能介紹：

  電源變壓器除了體積較小外，在電力變壓器與電子變壓器二者之間，并沒有明確的分界線。一般提供60Hz電力網絡之電源均非常龐大，它可能是涵蓋有半個洲地區那般大的容量。電子裝置的電力限制，通常受限于整流、放大，與系統其它組件的能力，其中有些部份屬放大電力者，但如與電力系統發電能力相比較，它仍然歸屬于小電力之范圍。各種電子裝備常用到變壓器，理由是：提供各種電壓階層確保系統正常操作；提供系統中以不同電位操作部份得以電氣隔離；對交流電流提供高阻抗，但對直流則提供低的阻抗；在不同的電位下，維持或修飾波形與頻率響應。

  基本原理是電磁感應原理，以單相雙繞組變壓器為例說明基本工作原理：:當一次側繞組上加上電壓ú1時，流過電流í1，在鐵芯中就產生交變磁通?1，這些磁通稱為主磁通，在它作用下，兩側

  繞組分別感應電勢é1，é2，感應電勢公式為：E=4.44fN?m 式中：E--感應電勢有效值 f--頻率 N--匝數 ?m--主磁通峰值 由于二次繞組與一次繞組匝數不同，感應電勢E1和E2大小也不同，

  當略去內阻抗壓降后，電壓ú1和ú2大小也就不同。 當變壓器二次側空載時，一次側僅流過主磁通的電流（í0），這個電流稱為激磁電流。當二次側加負載流過負載電流í2時，也在鐵芯中產生

  磁通，力圖改變主磁通，但一次電壓不變時，主磁通是不變的，一次側就要流過兩部分電流，一部分為激磁電流í0，一部分為用來平衡í2，所以這部分電流隨著í2變化而變化。當電流乘以匝數時，就是磁勢。

四、電源變壓器的熱源：
  電源變壓器主要的熱源就是“銅損”和“鐵損”，也是這兩種現象使得電源變壓器損耗的功率變多。所以變壓器的溫升主要由鐵損和銅損產生的。　由于電源變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η=輸出功率/輸入功率。

  以上就是常州南方電器元件廠工程師對電源變壓器工作原理的一些解答！了解每一個細節因素很重要！希望能夠提供電感器廠家?guī)椭?br/>
