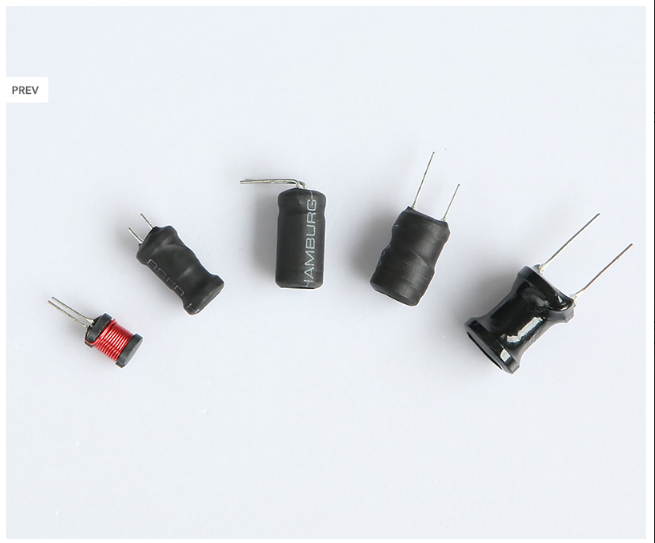

工字電感是一種類似于漢字“工”字的電感，它一般是一種插件電感，在工字磁芯上根據實際需要進行線圈繞制，同時引出兩個引腳，套以熱縮套管，這樣就制成了工字電感，一般線圈繞制不同廠家會有不同的繞制方式，由于工字電感可以擁有大的體積同時在磁芯選擇多樣性，因此額定電流以及電感值可以提高到需要值。因此工字電感具有：高功率、高飽和性、低阻抗、高Q值，可以自動插件等特點。我們會發現，比較大工字電感多數用于電源場合，而非信號處理場合。

  我們會發現，比較大工字電感多數用于電源場合，而非信號處理場合。

一、工字電感的含義

  1、工字型電感

  它的前身是撓線式貼片電感,工字型電感是它們的改良, 擋板有效加強儲能能力,改變EMI方向和大小,亦可降低RDC。它亦可說是訊號通訊電感跟POWER電感的一種妥協。

貼片式的工字型電感主要用于幾百kHz至一兩MHz的較小型電源切換, 如數字相機的LED升壓,ADSL…等等的較低頻部份的訊號處理或POWER用途，它的Q值有20,30,做為訊號處理頗為適合；RDC比撓線式貼片電感低,作為POWER也是十分好用，當然,很大顆的工字型電感,那肯定是POWER用途了。

  工字型電感的缺點,仍是開磁路,有EMI的問題, 另外,噪音的問題比撓線式貼片電感大。 我個人認為,工字型電感肯定不是精品化的結構, 改良空間仍是十分大！
二、工字電感主要參數

  1、電感量：電感量L是電感線圈本身固有的特性，與電壓、電流等名義直接關系，電感量是電感較為重要的參數；

  2、感抗：電容對應的是容抗，電感對應的是感抗，它是線圈對交流電阻礙作用的大小，感抗值XL=2πfL；

  3、Q值：電感的Q值是線圈的一個物理量，Q值越高，回路損耗越小，Q值一般都是幾十到幾百，其值Q=ωL/R；

  4、額定電流：線圈中允許的電流，設計電路時候要充分考慮電流額度，特別是高頻扼流圈等場合。
